Как выбрать климатический шкаф для уличного оборудования и не ошибиться с защитой

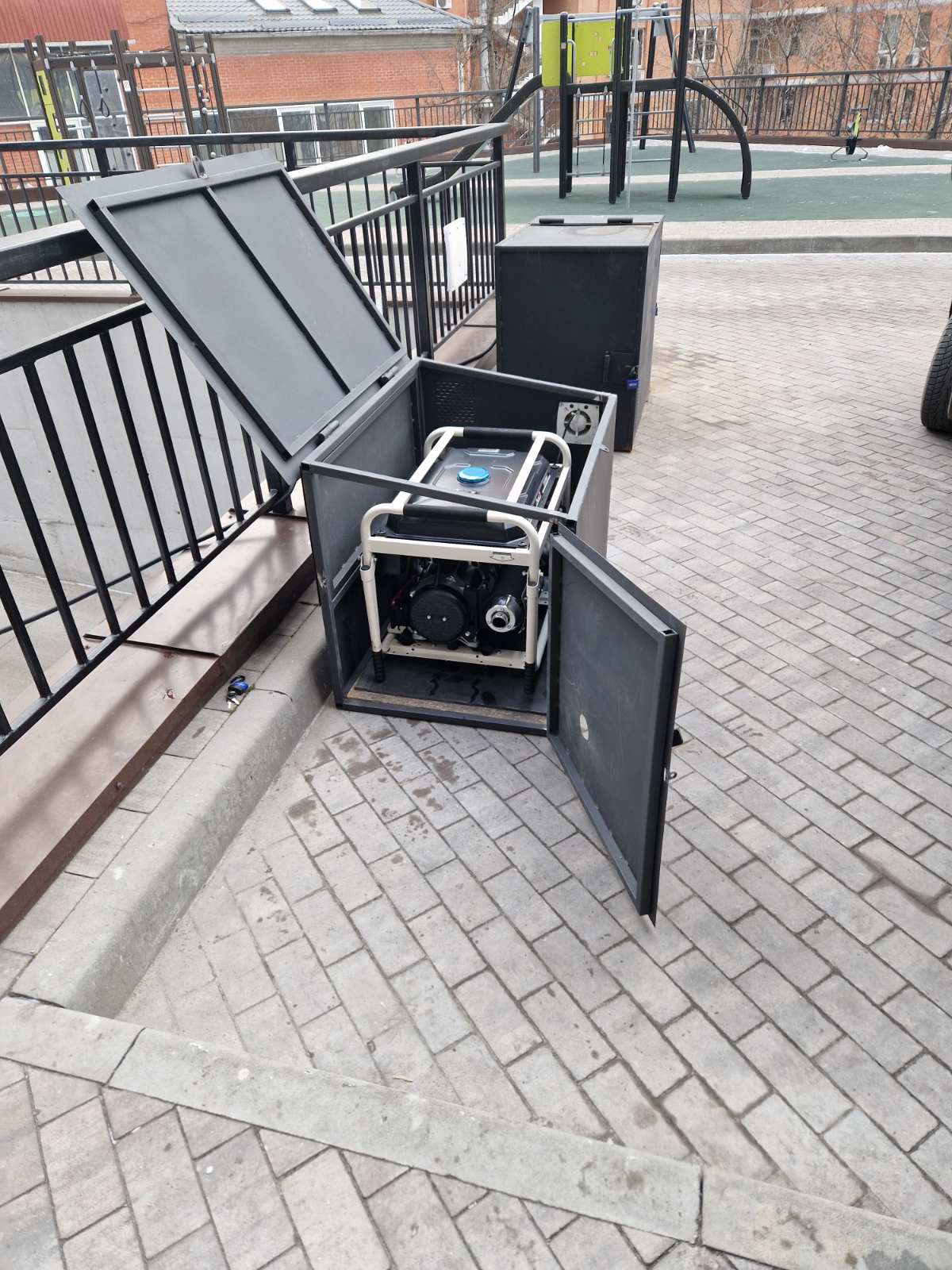

Уличный шкаф для электроники нужно выбирать не только по габаритам корпуса. На результат влияют температура окружающей среды, тепловыделение оборудования, риск образования конденсата, необходимость вентиляции и допустимые условия запуска аппаратуры. Поэтому Шкаф всепогодный уличный имеет смысл рассматривать прежде всего как часть системы поддержания рабочего микроклимата, а уже затем как металлический корпус подходящего размера.

Главный принцип выбора прост: сначала определяют условия, в которых будет работать установленная аппаратура, затем требования самой аппаратуры и только после этого выбирают способ обогрева, охлаждения и контроля влажности. Если идти в обратном порядке и ориентироваться лишь на размер, цену или наличие вентилятора, легко получить шкаф, который формально подходит для монтажа, но не обеспечивает требуемые условия эксплуатации.

Какие задачи должен решать климатический шкаф

Обычный корпус защищает оборудование от непосредственного воздействия внешней среды, однако для круглогодичной эксплуатации этого часто недостаточно. Электронные и электротехнические компоненты выделяют тепло, чувствительны к переохлаждению, а при перепадах температуры внутри закрытого объёма может появляться влага.

В зависимости от условий эксплуатации климатический шкаф должен решать несколько задач одновременно:

• размещать оборудование с необходимыми монтажными зазорами;
• ограничивать воздействие осадков, пыли и других внешних факторов в пределах характеристик конкретного исполнения;
• отводить избыточное тепло в тёплый период;
• поддерживать допустимую температуру при похолодании;
• снижать риск появления конденсата;
• не допускать запуска чувствительной аппаратуры при слишком низкой температуре, если для неё это критично;
• обеспечивать удобный доступ для монтажа, диагностики и обслуживания.

Не каждому объекту нужен полный набор климатических функций. В одном случае достаточно естественного теплообмена, в другом потребуется принудительная вентиляция, а при эксплуатации зимой — обогрев и дополнительная логика управления. Именно поэтому универсального исполнения, одинаково подходящего для всех объектов, практически не бывает.

Начните не со шкафа, а с оборудования внутри него

Первый шаг — составить перечень всех компонентов, которые будут размещены внутри. Это могут быть источники питания, коммутаторы, контроллеры, модемы, маршрутизаторы, устройства связи, коммутационная аппаратура, аккумуляторы и другие элементы.

Для каждого компонента полезно определить как минимум четыре параметра:

• допустимый температурный диапазон эксплуатации;
• допустимую температуру включения;
• примерное тепловыделение при нормальной работе;
• требования к монтажному положению и свободному пространству вокруг корпуса.

Особенно внимательно нужно относиться к разнице между температурой хранения и температурой работы. Устройство может без повреждений находиться при отрицательной температуре в выключенном состоянии, но это ещё не означает, что его допускается включать сразу после сильного охлаждения.

Кроме того, параметры системы определяются наиболее чувствительным компонентом. Если большинство устройств допускает широкий температурный диапазон, а один блок требует более мягких условий, климатическое исполнение приходится выбирать с учётом именно этого блока либо размещать его отдельно.

Почему размер корпуса нельзя выбирать впритык

На первый взгляд кажется логичным взять минимальный шкаф, в который физически помещается оборудование. На практике слишком плотная компоновка ухудшает условия охлаждения и значительно усложняет обслуживание.

Внутреннего пространства должно хватать не только для самих устройств, но и для:

• кабельных вводов и допустимых радиусов изгиба кабелей;
• клемм, автоматических выключателей и соединительной аппаратуры;
• обогревателей, вентиляторов, датчиков и терморегуляторов;
• прокладки силовых и сигнальных линий;
• циркуляции воздуха;
• последующего доступа к разъёмам и элементам обслуживания;
• возможного расширения системы.

Резерв пространства особенно полезен в телекоммуникационных и автоматизированных системах, где состав оборудования со временем может измениться. Однако чрезмерно большой корпус тоже не всегда рационален: он занимает больше места, а для его обогрева может потребоваться больше тепловой мощности.

Когда достаточно вентиляции

Вентиляция используется, когда основная проблема связана с нагревом оборудования внутри шкафа. Если температура внутри закрытого корпуса заметно повышается за счёт тепловыделения устройств и солнечного нагрева, воздухообмен помогает передавать это тепло наружу.

Естественная вентиляция

Естественная вентиляция использует движение воздуха без вентилятора. Такой подход конструктивно проще и не содержит постоянно работающего электромеханического узла. Но его эффективность зависит от разницы температур, расположения вентиляционных отверстий и внешних условий.

Естественный воздухообмен подходит прежде всего для систем с умеренным тепловыделением, когда не требуется интенсивно удалять тепло. При плотной установке мощной аппаратуры его может быть недостаточно.

Принудительная вентиляция

Принудительный воздухообмен создаётся вентилятором. Он позволяет увеличить поток воздуха через корпус и эффективнее удалять выделяемое оборудованием тепло.

При этом вентилятор нельзя оценивать отдельно от всей системы. Нужно учитывать направление потока, расположение горячих компонентов и возможность свободного прохождения воздуха. Если поток перекрыт монтажными панелями, кабельными жгутами или плотно установленными устройствами, высокая производительность вентилятора сама по себе проблему не решает.

Необходимо также учитывать, что с наружным воздухом внутрь потенциально могут попадать пыль и влага. Поэтому конструкция вентиляционных элементов, фильтров и степень защиты корпуса должны соответствовать реальным условиям объекта.

Когда нужен обогрев

Обогрев применяется не ради поддержания комфортной температуры, а чтобы оборудование и внутренний объём оставались в допустимом рабочем диапазоне. Это особенно актуально для аппаратуры, установленной на улице или в неотапливаемых помещениях.

Потребность в обогреве определяется не только минимальной наружной температурой. На неё также влияют тепловыделение самой аппаратуры, теплоизоляционные свойства корпуса, размеры шкафа, интенсивность вентиляции и требуемая температура внутри.

Например, постоянно работающая аппаратура может выделять достаточно тепла для поддержания температуры в умеренный мороз. Но после длительного отключения она остынет вместе со шкафом. При последующей подаче питания условия запуска будут уже другими. Именно этот сценарий часто упускают при проектировании.

Что такое защита от холодного запуска

Защита от холодного запуска нужна в системах, где электронное оборудование нельзя включать при температуре ниже допустимой. Смысл такой функции состоит в том, чтобы сначала привести внутренние условия к приемлемому уровню и лишь затем подать питание на чувствительную аппаратуру.

Упрощённо последовательность выглядит так:

1. шкаф и оборудование находятся при низкой температуре;
2. на систему подаётся питание;
3. сначала включается обогрев;
4. температура контролируется датчиком или управляющим устройством;
5. после достижения установленного условия разрешается запуск основного оборудования.

Необходимость такой функции следует определять по документации аппаратуры. Если производитель устройства допускает включение во всём ожидаемом диапазоне температур, дополнительная блокировка может не понадобиться. Если же допустимая температура включения выше возможной температуры окружающей среды, защита от холодного запуска становится важной частью системы.

Зачем нужен контроль влажности

Температура — не единственный параметр внутреннего микроклимата. При изменении температуры воздуха и поверхности корпуса возможна конденсация влаги. Для электроники это нежелательно: влага может ухудшать изоляционные свойства, ускорять коррозию и создавать условия для нестабильной работы соединений.

Для управления условиями влажности может применяться гигростат — устройство, которое реагирует на относительную влажность и управляет связанным климатическим оборудованием.

Такое решение особенно уместно там, где происходят частые температурные колебания или существует заметный риск образования конденсата. Однако само наличие гигростата не отменяет правильного выбора корпуса, вентиляции и обогрева. Он является элементом общей системы управления климатом.

Как связаны обогрев и вентиляция

Обогрев и вентиляция решают противоположные задачи: первый добавляет тепло, вторая помогает его удалить. Поэтому их нельзя включать независимо без продуманной логики управления.

Простейшая система может работать по разным температурным порогам: при снижении температуры активируется обогрев, а при повышении — вентиляция. Между режимами обычно необходим промежуток, чтобы оборудование не переключалось слишком часто возле одной температуры.

В более сложной системе также учитываются холодный запуск и влажность. Тогда климатическая автоматика управляет несколькими элементами в зависимости от текущих условий.

Условия	Основная задача	Какое исполнение рассматривать
Умеренное тепловыделение, нет сильного холода	Удаление избыточного тепла	Вентиляция или подходящий пассивный теплообмен
Эксплуатация при низких температурах	Предотвращение переохлаждения	Исполнение с обогревом
Аппаратуру нельзя включать в сильный холод	Безопасная последовательность запуска	Обогрев с защитой от холодного запуска
Есть риск конденсации влаги	Контроль влажности	Исполнение с обогревом и гигростатом либо другая подходящая климатическая схема
Высокое тепловыделение	Интенсивный отвод тепла	Принудительная вентиляция при допустимости такого способа охлаждения

Как оценить тепловой режим

Самая распространённая ошибка — считать температуру внутри шкафа равной температуре на улице. При работающей аппаратуре это обычно не так. Электрическая мощность, которая не выводится наружу в виде полезной механической или иной энергии, в конечном счёте превращается в тепло.

Чем выше суммарное тепловыделение оборудования и хуже теплоотдача корпуса, тем сильнее может повышаться внутренняя температура. Ситуацию дополнительно усложняет прямое солнечное воздействие на корпус.

При предварительной оценке нужно последовательно ответить на вопросы:

1. какая минимальная и максимальная температура возможна на месте установки;
2. какое тепловыделение создаёт оборудование в нормальном и максимальном режиме;
3. какая температура допустима для самого чувствительного компонента;
4. будет ли шкаф находиться под прямым солнцем;
5. какой воздухообмен возможен без нарушения требований к защите;
6. как система поведёт себя после отключения питания и последующего запуска.

Если оборудование дорогое, критичное для технологического процесса или выделяет значительное количество тепла, климатический расчёт лучше выполнять отдельно, а не полагаться только на приблизительную оценку.

Почему место установки меняет требования

Один и тот же шкаф может работать в разных условиях совершенно по-разному. Установка под навесом, на открытой площадке, на солнечной стене или в неотапливаемом техническом помещении создаёт разные тепловые и эксплуатационные нагрузки.

Перед выбором нужно оценить:

• воздействие осадков;
• запылённость;
• прямой солнечный нагрев;
• доступ посторонних;
• возможность механических воздействий;
• удобство обслуживания;
• способ крепления;
• маршрут подвода кабелей;
• возможность отвода воды от кабельных вводов и корпуса.

Если шкаф размещается в доступном общественном месте или на объекте с риском несанкционированного воздействия, дополнительно рассматривают антивандальное исполнение. Здесь важно не только усиление корпуса, но и общая организация доступа к оборудованию.

Когда нужен телекоммуникационный шкаф формата 19 дюймов

Для телекоммуникационного оборудования часто используется стандартное 19-дюймовое крепление. Его преимущество состоит в совместимости с большим количеством стоечного оборудования и аксессуаров.

Однако наличие 19-дюймовой монтажной системы ещё не делает любой шкаф подходящим. Следует проверить полезную глубину, количество необходимого пространства по высоте, расположение кабельных вводов и доступ к передней и задней части оборудования.

Особое внимание нужно уделять глубине. Даже если устройство подходит по ширине, корпус самого прибора, разъёмы и радиус изгиба подключаемых кабелей могут потребовать существенно большего пространства.

Пустой корпус или готовое климатическое исполнение

Иногда рациональнее использовать пустой корпус и самостоятельно сформировать внутреннюю комплектацию. Такой вариант даёт больше свободы при проектировании нестандартной системы. Однако ответственность за совместимость обогрева, вентиляции, датчиков, защиты и электрической части в этом случае ложится на проектировщика.

Готовое климатическое исполнение удобнее, когда типовая комбинация функций уже соответствует условиям объекта. Например, могут быть полезны варианты с вентиляцией, обогревом, гигростатом или защитой от холодного запуска.

Выбор между этими подходами зависит от сложности проекта:

• для стандартной задачи проще подобрать готовую функциональную конфигурацию;
• для нестандартной компоновки может потребоваться пустой корпус и индивидуальная комплектация;
• при сложном температурном режиме желательно заранее определить алгоритм управления всеми климатическими устройствами.

Как расположить оборудование внутри

Даже правильно выбранный шкаф может работать плохо из-за неудачной компоновки. Тепло должно иметь возможность перемещаться от источников нагрева к зоне отвода. Поэтому аппаратуру с высоким тепловыделением не следует бесконтрольно группировать в одном небольшом объёме.

При проектировании внутренней компоновки полезно учитывать естественное движение нагретого воздуха вверх. Обогревательные элементы, наоборот, обычно размещают так, чтобы тепло могло распределяться по внутреннему пространству, а не нагревать локально один компонент.

Датчик температуры также нельзя устанавливать произвольно. Если он расположен непосредственно возле нагревателя или рядом с наиболее горячим устройством, измерение может плохо отражать среднюю температуру в рабочей зоне.

То же относится к вентиляции: воздушный поток должен проходить через пространство с оборудованием, а не двигаться по короткому пути от входного отверстия сразу к выходному.

Кабельные вводы тоже влияют на эксплуатацию

Кабельные вводы часто воспринимают как второстепенную деталь, хотя через них проходит граница между внутренней и внешней средой. Неподходящий ввод или неправильный монтаж могут ухудшить герметичность всей системы.

При проектировании необходимо заранее определить количество силовых, сигнальных, оптических и других линий. Это позволит подобрать вводы без чрезмерных отверстий и последующих переделок корпуса.

Нужно также учитывать направление подхода кабелей. Снаружи желательно избегать такой прокладки, при которой вода может стекать по кабелю непосредственно к месту ввода.

Типичные ошибки при выборе

Выбор только по внешним размерам

Внешние габариты не показывают фактический полезный объём. Внутри находятся монтажные элементы, климатическое оборудование и кабельные зоны. Поэтому оценивать нужно именно доступное пространство после полной комплектации.

Игнорирование максимальной температуры

Зимой внимание обычно сосредоточено на обогреве, но летом закрытый корпус может перегреваться. Особенно это касается оборудования с постоянным тепловыделением и установки под прямым солнечным воздействием.

Установка вентилятора без анализа воздушного потока

Сам факт наличия вентилятора не гарантирует охлаждение всех компонентов. Если воздух проходит мимо горячей зоны или его движение перекрыто, эффективность будет низкой.

Отсутствие сценария восстановления после отключения питания

Работающая система может поддерживать внутри приемлемую температуру за счёт собственного тепловыделения. После длительного обесточивания внутренний объём охлаждается до температуры окружающей среды. При восстановлении питания этот сценарий требует отдельной проверки.

Слишком плотная компоновка

Экономия нескольких сантиметров пространства может привести к сложному монтажу, плохому теплообмену и невозможности нормально заменить оборудование без демонтажа соседних компонентов.

Отсутствие резерва для обслуживания

В шкафу должен оставаться доступ к клеммам, креплениям, фильтрам, вентиляторам и другим обслуживаемым элементам. Иначе любая диагностика превращается в частичную разборку всей системы.

Практический порядок выбора

Чтобы не потерять важные параметры, удобно двигаться от условий объекта к конкретной конфигурации.

1. Определите место установки. Учтите наружную температуру, солнце, осадки, пыль, доступ посторонних и способ монтажа.
2. Составьте полный перечень оборудования. Укажите размеры, способ крепления, тепловыделение и допустимые температуры.
3. Определите критичный температурный диапазон. Ориентируйтесь на наиболее чувствительное устройство внутри шкафа.
4. Проверьте условия запуска. Отдельно выясните, допускается ли включение оборудования после длительного охлаждения.
5. Оцените внутреннее тепловыделение. Это позволит понять, нужен ли активный отвод тепла.
6. Выберите климатическую схему. Это может быть вентиляция, обогрев, контроль влажности, защита от холодного запуска или сочетание нескольких функций.
7. Спроектируйте компоновку. Учитывайте кабельные вводы, воздушные потоки, расположение датчиков и доступ для обслуживания.
8. Заложите разумный резерв. Он нужен для монтажа и возможного расширения, но не должен бесконтрольно увеличивать объём корпуса.
9. Проверьте систему целиком. Оцените не только нормальную работу, но и жару, холод, отключение питания и повторный запуск.

Какие вопросы полезно задать перед заказом

Если конфигурация подбирается вместе с поставщиком или проектировщиком, лучше обсуждать не абстрактное требование «нужен уличный шкаф», а конкретные условия эксплуатации.

• Какой полезный внутренний размер остаётся после установки климатического оборудования?
• Как организованы обогрев и вентиляция?
• Каким образом контролируется температура?
• Предусмотрена ли защита от холодного запуска и как она работает?
• Есть ли возможность контроля влажности?
• Где располагаются вентиляторы, нагреватели и датчики?
• Каким способом устанавливается оборудование внутри?
• Как организуются кабельные вводы?
• Можно ли обслуживать вентиляторы и другие элементы без демонтажа основной аппаратуры?
• Какое дополнительное пространство можно использовать при последующем расширении системы?

Такие вопросы помогают сравнивать не названия моделей, а реальную пригодность конфигураций для конкретного объекта.

Как понять, что конфигурация выбрана рационально

Хорошо подобранный климатический шкаф не обязательно содержит максимальное количество функций. Скорее наоборот: каждая функция должна решать конкретную выявленную проблему.

Если минимальная температура не создаёт риска для оборудования, сложная система обогрева может быть лишней. Если внутри выделяется много тепла, корпус без организованного теплоотвода может оказаться непригодным независимо от его размеров. Если аппаратура чувствительна к запуску на морозе, одного нагревателя без корректного алгоритма включения бывает недостаточно.

Рациональную конфигурацию можно описать следующим образом:

• условия объекта известны и учтены;
• температурные ограничения оборудования проверены;
• внутреннего пространства достаточно для монтажа и циркуляции воздуха;
• обогрев и охлаждение выбраны по реальной тепловой задаче;
• предусмотрено поведение системы после отключения питания;
• кабельные вводы и обслуживание продуманы до установки;
• дополнительные функции добавлены только там, где они действительно нужны.

Главный ориентир при выборе

Уличный климатический шкаф следует выбирать как инженерную систему, в которой корпус, оборудование, обогрев, вентиляция, датчики и алгоритм управления работают совместно. Отдельная характеристика редко позволяет сделать правильный вывод.

Самый надёжный порядок принятия решения — определить крайние условия эксплуатации, проверить требования установленной аппаратуры, оценить её тепловыделение и только затем подбирать конструкцию шкафа. Такой подход помогает избежать двух противоположных ошибок: недостаточной климатической защиты и неоправданно сложной комплектации.

До окончательного выбора полезно подготовить схему размещения оборудования и рассмотреть несколько режимов работы: нормальный летний режим, сильное похолодание, длительное отключение питания и последующий запуск. Если выбранная конфигурация остаётся работоспособной во всех предусмотренных сценариях и при этом сохраняет удобство обслуживания, значит основные параметры определены корректно.
